Líneas de embalaje

Paquetes de perfiles

En SAIZAR diseñamos líneas de embalaje para paquetes de perfiles para automatizar el final de línea y conseguir un proceso más estable, seguro y repetible. La línea se adapta al producto, a la productividad que necesitas y al espacio disponible en planta, integrando las estaciones necesarias para que el paquete salga alineado, conformado, flejado y listo para expedición.

Este tipo de solución tiene mucho sentido cuando trabajas con paquetes de perfiles de geometría variable y necesitas mantener el control sobre la forma del paquete, la protección del material y la consistencia del flejado. En este tipo de instalaciones es habitual trabajar con diferentes geometrías y configuraciones de paquetes

Cómo configuramos tu línea en SAIZAR

Cada línea se define a partir de tu producto y de tu proceso real. Para ello trabajamos con variables como dimensiones del paquete, peso, entrada & salida del producto, productividad, tipo de fleje y equipos complementarios que quieras integrar.

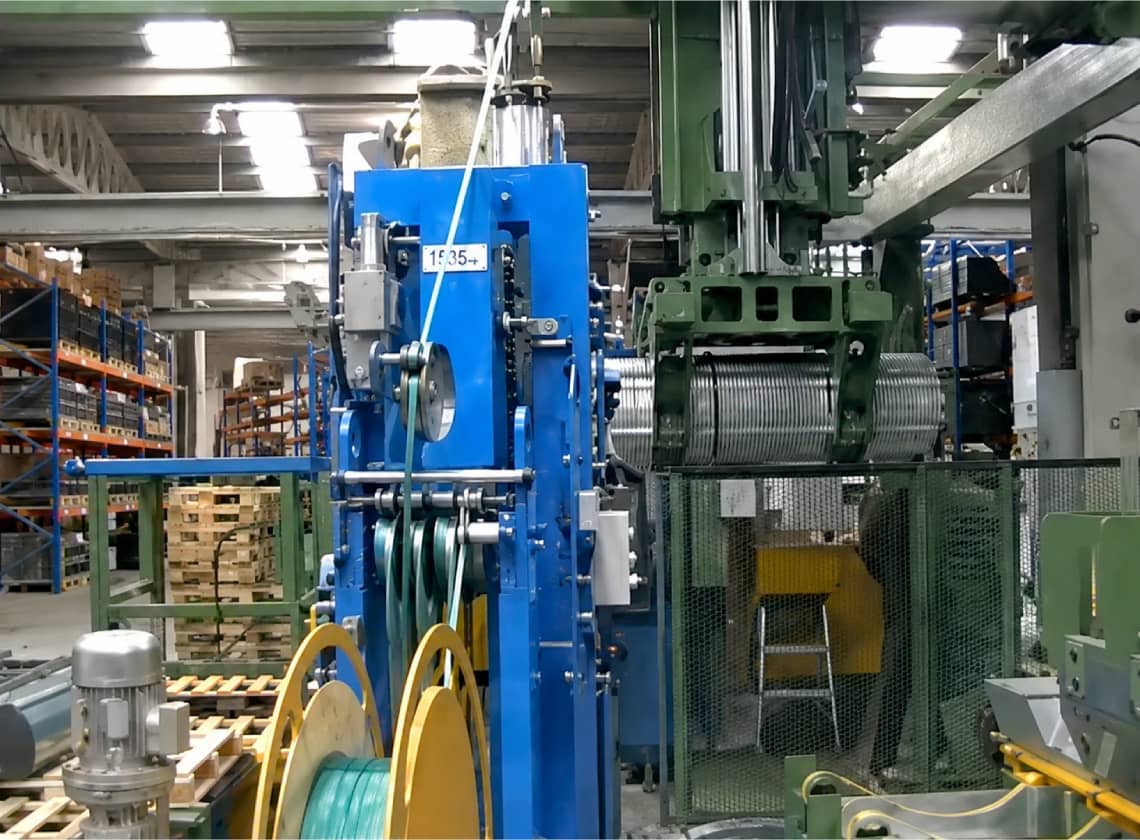

Línea de embalaje de paquetes de perfiles de SAIZAR

Entrada del paquete en la línea

Podemos diseñar la línea para que el paquete llegue a la posición de flejado centrado, manteniendo el mismo centro, aunque cambie la anchura, o alineado a uno de los lados, según cómo salga el producto de tu proceso anterior. Esta decisión influye directamente en el diseño de los diferentes equipos.

Flejadora fija o con desplazamiento lateral

La estación de flejado puede plantearse con la flejadora fija y el paquete avanzando a cada posición, o con la flejadora desplazándose lateralmente mientras el paquete permanece detenido. También podemos plantear diferentes posiciones de flejado, según el tamaño del paquete a flejar.

Equipos habituales en una línea para paquetes de perfiles

Transporte, posicionamiento y transferencia

Integramos la línea con el sistema de transporte que mejor encaje con tu planta: transportadores de rodillos, transportadores de cadenas o sistemas de elevación, entre otros. Cuando el proyecto lo requiere, también incorporamos volteadores o transferencias entre estaciones para asegurar que el paquete llegue en la posición correcta a cada operación.

Formado y conformado del paquete

Si el perfil llega unitariamente o si necesitas consolidar mejor la geometría del paquete, integramos sistemas de formado y conformado antes del flejado. Con ello conseguimos que el conjunto mantenga la forma durante el proceso y reducimos desalineaciones o aperturas. En nuestras soluciones de formado trabajamos con perfiles de diferentes tipos y dimensiones, mientras que el proceso de conformado se realiza en los paquetes de perfiles, previo a la realización del flejado.

Flejado automático transversal

En los paquetes de perfiles, el flejado suele plantearse de forma transversal, realizando los flejados ne diferentes posiciones según el tamaño y longitud del paquete. Trabajamos con fleje de acero o fleje de poliéster (PET), y con tipos de sellado como entalladura, enlazador o puntos de soldadura TIG para el fleje de acero, y mediante fricción-vibración para el fleje de poliéster.

Protección del paquete: cartón, cantoneras y tacos de madera

Si quieres proteger el paquete de perfiles frente al contacto con el fleje o mejorar la presentación del paquete, podemos integrar la introducción automática de cartón, cantoneras, protectores o tacos de madera entre otros, en la propia estación de flejado. Esto es especialmente útil cuando necesitas evitar marcas, facilitar el manejo con grúa o adaptarte a un estándar logístico & calidad concreto.

Pesaje y etiquetado

Además de la estación principal de flejado, la línea puede incorporar báscula de pesaje, y etiquetado automático, según tu necesidad de trazabilidad. Estos equipos permiten cerrar una solución de final de línea mucho más completa y adaptada al almacenamiento y expedición posterior.

Sistemas de embalaje y flejado de SAIZAR

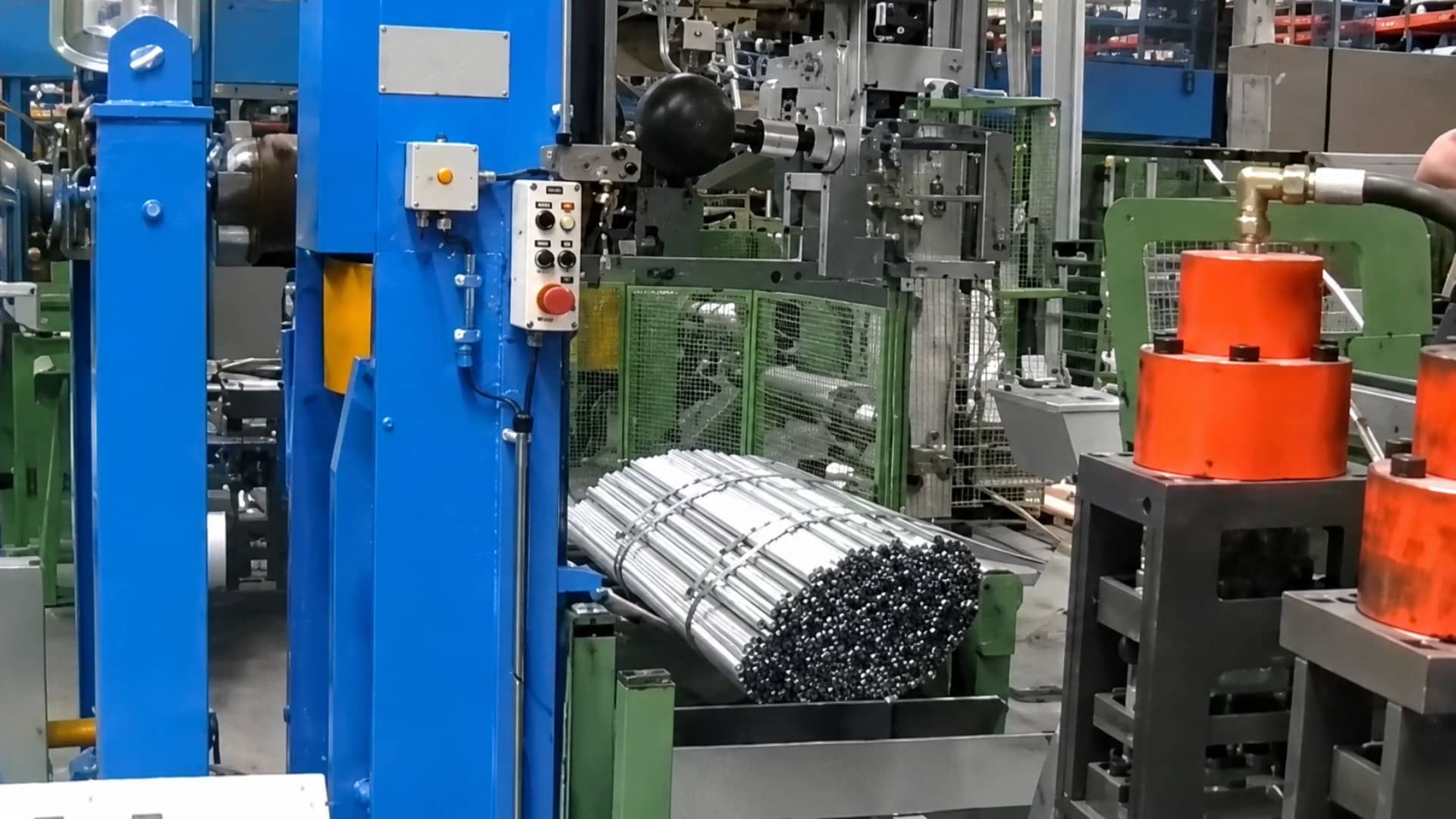

Línea automática para el flejado de perfiles de SAIZAR

Beneficios en planta

Más estabilidad del paquete:
gracias a la combinación de alineación, formado y conformado antes del flejado

Flejado más consistente:
al definir el mejor diseño: paquete móvil, flejadora móvil o solución mixta según tu proceso

Protección del producto:
con cartón, cantoneras, tacos o protectores cuando el paquete de perfiles lo necesita

Más trazabilidad:
al integrar pesaje y etiquetado dentro de la misma línea

Integración real en tu planta:
con sistemas de transportes, elevación y equipos auxiliares dimensionados a tu layout

Flexibilidad de consumible y tipo de sellado:
al poder trabajar con fleje de acero o PET y seleccionar el sellado adecuado para la aplicación

Contacta con nuestro departamento técnico para una solución personalizada

Contactar

Qué necesitamos para prepararte una propuesta

Para diseñar la línea con precisión, normalmente necesitamos estos datos:

Producto a flejar:
peso y temperatura máxima del paquete

Anchura, altura y longitud:
medidas mínimas y máximas del paquete

Tamaño y tipo del perfil:
o sección del material

Recepción y evacuación del producto:
como se quiere recibir y evacuar el producto

Productividad objetivo:
en paquetes por hora

Cómo se desplaza y evacua el paquete:
transportadores de rodillos, transportadores de cadenas, sistemas de elevación u otros sistemas

Tipo de fleje:
anchura/espesor y tipo de sellado

Número de flejados por paquete:
y si necesitas equipos adicionales como el conformado, introducción de protectores, pesaje o etiquetado

También nos ayuda mucho disponer de alguna foto del paquete y una imagen del espacio donde se pretende realizar la instalación, porque acelera el planteamiento técnico y reduce iteraciones en la propuesta.

Proyecto “llave en mano” y asistencia técnica

Además del diseño e integración, acompañamos la instalación con soporte técnico y repuestos para mantener la disponibilidad de la línea. Trabajamos con soluciones a medida y con una gama de equipos y módulos que nos permite configurar desde una estación de flejado hasta una línea de embalaje más completa.

Preguntas frecuentes

¿Qué diferencia hay entre una flejadora y una línea de embalaje para perfiles?

Una flejadora resuelve la operación de flejado; una línea de embalaje integra además sistemas de transporte, formado & conformado de los paquetes, trazabilidad y sistemas de evacuación del paquete.

Sí, en este tipo de soluciones es habitual trabajar con paquetes de geometría variable, y en los sistemas de formado se contemplan formatos de diferentes tipos, pudiendo adaptar la línea a las necesidades del cliente.

No, podemos plantear la flejadora fija con el paquete moviéndose entre posiciones o la flejadora con desplazamiento lateral mientras el paquete permanece detenido.

Sí, diseñamos la estación para trabajar con fleje de acero o con el fleje de poliéster, según la aplicación, el nivel de exigencia del paquete, el volumen del paquete y el sistema de almacenamiento del mismo.

Para el fleje de acero podemos trabajar con sistemas de sellado por entalladura, con enlazador o con puntos de soldadura TIG; para el fleje PET, con fricción-vibración. La elección depende del producto, de la tensión necesaria y de las necesidades del cliente.

Sí, podemos integrar cartón, cantoneras, tacos de madera o etiquetas dentro de la propia estación de flejado.

Sí, cuando necesitas mantener la geometría del paquete antes y durante el flejado. El conformado ayuda a estabilizar el conjunto y a mejorar la repetibilidad del proceso.

Sí, son dos equipos habituales cuando buscas trazabilidad y control del paquete antes de expedición.

Tipo de producto, peso, medidas mínimas y máximas, productividad, como llega el producto a la línea, que sistemas de transporte se quieren implementar, tipo de fleje, tipo de sellado y equipos adicionales que quieras integrar.

Sí, precisamente por eso pedimos información referente al layout actual, saber las necesidades y fotos de la zona: para dimensionar el diseño de la línea según tu espacio real.
