Elementos complementarios
Pisador de bandas para bobinas de chapa

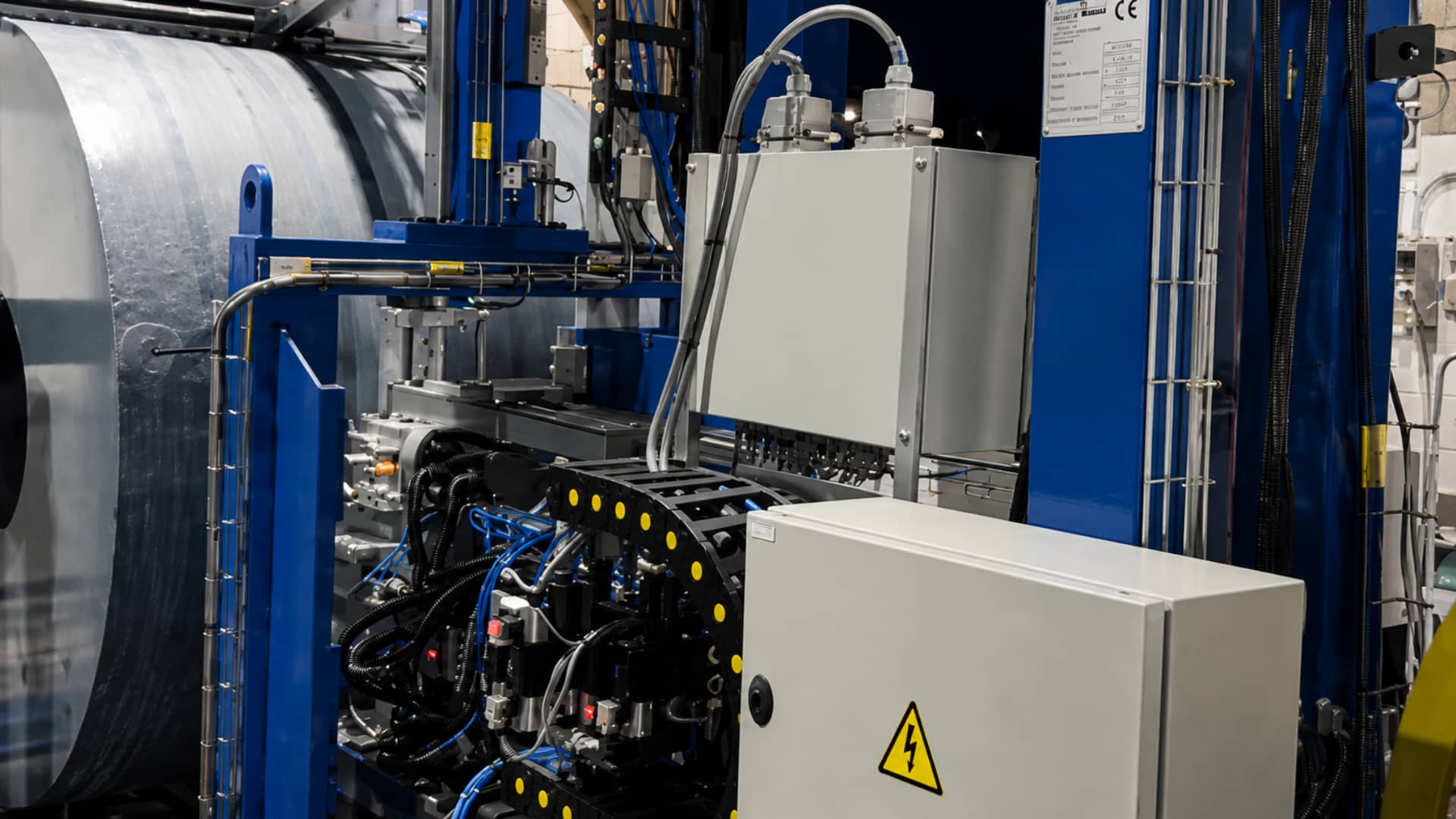

En SAIZAR integramos este sistema denominado como pisador de bobinas en una torreta giratoria. Se trata de un elemento complementario pensado para el final del proceso de la Línea de Corte, cuando el proceso exige trabajar sobre torreta giratoria, realizando los flejados circunferenciales en esa posición.
En la práctica, un pisador de bandas ayuda a mantener el material controlado durante la manipulación y el proceso de trabajo sobre la bobina. Este tipo de equipos se utilizan para evitar que las puntas de las bandas se aflojen y para reducir el riesgo de daños sobre el material durante la manipulación.
Al estar sujetas las puntas de las bandas y habiendo ciertas ranuras para el paso del fleje, es entonces cuando se puede realizar el flejado en modo automático y no liberando el pisador de bandas hasta la realización de todos los flejados previstos.
Cómo diseñamos este sistema en SAIZAR
Diseñamos el pisador de bandas como un equipo integrado dentro de la instalación, no como un elemento aislado. Lo planteamos en función de cómo se encuentran las bobinas durante el proceso de flejado, del tipo de torreta giratoria y de la posición de otros equipos que puedan haber alrededor como el carro de la Línea de Corte. A su vez la Flejadora automática es diseñada para poder trabajar en este tipo de situaciones, realizando todo el proceso de sujeción y flejado de las bobinas en modo automático.
Integración sobre torreta giratoria
El pisador de bobinas puede adaptarse a cualquier tipo de situación, a diferentes dimensiones de bobinas, a diferentes tipos de torretas giratorias y a diversos requerimientos sobre las posiciones de flejado.
Sujeción y control de la punta de la banda
En este tipo de aplicaciones, el objetivo del sistema es ayudar a mantener todas las puntas de las bandas controladas mientras la bobina permanece en la posición de trabajo. Para ello es necesario que el cliente disponga de una cizalla en la Línea de Corte, para que todas las puntas de las bandas estén recogidas en una misma posición.
El pisador de bandas dispone de numerosas teclas, por donde se sujetan las puntas de las bandas y se deja el espacio necesario para el paso del fleje.
Adaptación al proceso de flejado
El pisador se plantea en coordinación con la propia Flejadora automática. Para ello es necesario disponer de información referente a la torreta giratoria, al carro de la Línea de Corte e información de las diferentes bobinas.
Características habituales de este sistema:
- Integración como elemento complementario dentro del proceso de flejado de las bobinas de chapa.
- Aplicación específica sobre torreta giratoria.
- Coordinación con la Flejadora y el carro.
- Diseño adaptado a las necesidades de la línea y a la posición de trabajo de las bobinas.
Aplicaciones habituales
Este sistema encaja especialmente bien con las bobinas cortadas, donde el flejado circunferencial se realiza con las bobinas situadas dentro del brazo de la torreta giratoria o en configuraciones donde el control del material durante la maniobra resulta clave para la estabilidad del proceso.
Con este sistema tenemos la seguridad de tener sujetas las puntas de todas las bandas de las bobinas antes y durante el proceso de flejado, liberándose la misma una vez realizados los flejados.
Beneficios en planta
Integrar el pisador de bandas dentro de la línea ayuda a trabajar con la bobina en una condición más controlada y coherente durante el proceso de flejado. Cuando el sistema está bien dimensionado, contribuye a que la estación de flejado trabaje con mayor estabilidad y con una mejor gestión del material sobre la bobina.
Beneficios habituales de esta solución:
- Mejor control de la banda durante la manipulación y el proceso.
- Más coherencia entre posición de la bobina y estación de flejado.
- Mayor productividad liberando la Línea de Corte y el carro de descarga.
- Solución adaptada a la torreta giratoria y al layout de la instalación.
Contacta con nuestro departamento técnico para una solución personalizada
Qué necesitamos para prepararte una propuesta
Para definir correctamente este sistema, necesitamos conocer las dimensiones de las bobinas, las características del carro, características de la torreta giratoria y como es el ciclo de trabajo de los diferentes equipos. Entre otras cosas, SAIZAR solicita información acerca de la bobina en cuanto al diámetro interior, diámetro exterior, anchura, espesor de banda, cantidad de bobinas depositadas, posición de colocación de las bobinas en el brazo, la productividad y el espacio disponible,
También es importante conocer como son los demás equipos que hay en la Línea y que pueden estar en
Datos habituales para preparar una oferta:
- Tipo de bobina y dimensiones principales.
- Posición de las bobinas en el brazo de la torreta giratoria.
- Planos de la torreta giratoria y del carro.
- Espacio disponible.
También es importante saber cómo llega el material a la zona de trabajo y con qué otros elementos debe coordinarse el compactado dentro de la línea. SAIZAR recomienda además facilitar una foto del espacio de instalación y otra del producto para completar la información técnica.
Datos habituales para preparar una oferta:
- Producto, peso y dimensiones mínimas / máximas.
- Productividad objetivo y espacio disponible en planta.
- Flujo de entrada y salida del material dentro de la línea.
- Como llega el producto a la estación de compactado.
- Equipos que quieres integrar junto al sistema de compactado.
Preguntas frecuentes
¿Qué es exactamente un pisador de bandas?
Es un sistema complementario para las líneas de corte que ayuda a mantener el material sujeto previo a la realización de los flejados. Este equipo se instala en la torreta giratoria y debe estar sincronizado con otros equipos como el carro y la Flejadora automática.
¿En qué tipo de aplicaciones lo integráis?
Principalmente en bobinas cortadas, a la salida de la Línea de Corte y previo a la realización de los flejados circunferenciales.
¿Este sistema va separado o dentro de la línea?
Lo planteamos como un elemento complementario dentro de la salida de la Línea de Corte, para la realización de los flejados.
¿Puede integrarse cuando la bobina está en torreta giratoria?
Sí, principalmente es para montarlo sobre una torreta giratoria.
¿Qué tipo de teclas lleva el pisador de bandas?
Las teclas se diseñan en función de las anchuras de las bobinas, en función del espacio necesario para el paso de fleje y en función de las diferentes combinaciones de bobinas que puedan haber colocadas en el brazo de la torreta giratoria. Hay teclas con ranuras y teclas elevables, en ambos casos para el paso del fleje
¿Qué información necesitáis para definir la solución?
Tipo de bobina, dimensiones, posición de trabajo de las bobinas, tamaño de fleje, planos del carro y de la torreta giratoria.
¿Qué aporta frente a una estación sin este sistema?
Aporta una condición de trabajo más controlada sobre la banda y ayuda a integrar mejor la manipulación de la bobina con la estación de flejado. Sin esta posibilidad, el operario deberá realizar los flejados ya sea en la propia Línea de Corte o bien estando las bobinas en el propio carro, ralentizando el proceso de producción del cliente.
¿Ofrecéis proyecto integrado y soporte técnico?
Sí, SAIZAR plantea estos equipos dentro de soluciones completas del flejado circunferencial de bobinas y dispone de servicio técnico y repuestos en sus proyectos.
